Специалисты Центрального аэрогидродинамического института имени профессора Н.Е. Жуковского (ЦАГИ) работают над созданием новой технологии, которая призвана значительно упростить процесс изготовления тонкостенных деталей для нужд авиации. Как рассказал младший научный сотрудник научно-производственного комплекса ЦАГИ Глеб Губанов, одной из основных проблем при обработке тонкостенных деталей, которые входят в конструкцию аэродинамических моделей самолетов, является вибрация.
«Это явление может негативно сказаться на точности и качестве обработки вплоть до порчи изделия. Для решения проблемы мы разработали специальные гасители вибраций. Они закрепляются на самой детали и благодаря этому являются универсальной оснасткой, применимой для деталей разной формы. Рассеивание энергии колебаний детали происходит за счет перетекания воздуха (обладающего вязкостью) внутри гасителя», – пояснил он.

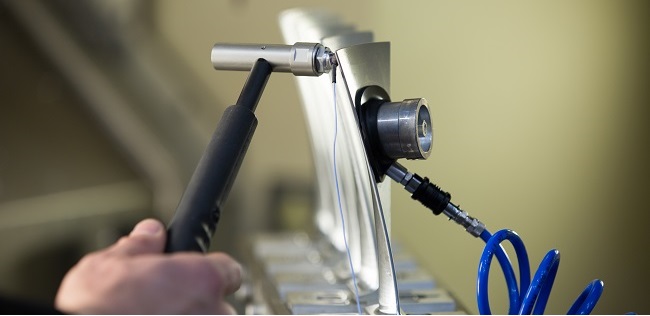

Гасители вибраций будут крепиться к самой детали при помощи клея или ваккумом перед чистовой обработкой детали со стороны, противоположной фрезеруемой. Затем гасители переставляются на другую сторону.

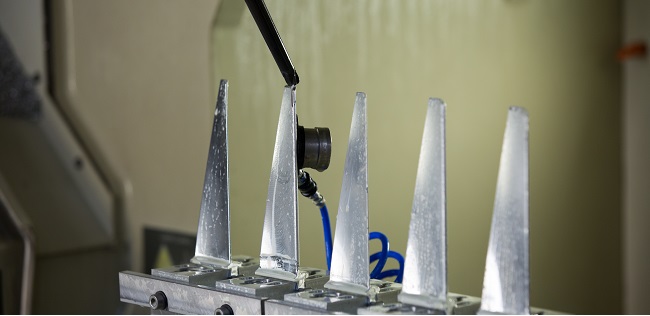

«Вертикальное расположение обрабатываемых лопаток с закреплением только с одной стороны, ставшее возможным благодаря гасителям, позволяет открыть зону обработки и закреплять в приспособлении сразу несколько лопаток», – рассказал ведущий инженер научно-производственного комплекса ЦАГИ Константин Деев.
Для обеспечения вакуумного закрепления гасителей вибраций без прокладки шлангов и кабелей внутри рабочей зоны станка разработана и изготовлена специальная автономная герметизированная вакуумная станция. Она питается от встроенного аккумулятора, не боится потоков смазывающе-охлаждающей жидкости, омывающих деталь. Насос автоматически включается и выключается, экономя аккумулятор, в результате одного заряда хватает на месяц работы.
«В отличие от применяемых за рубежом гасителей в виде пеналов с дробью, наша технология дает более существенный эффект и позволяет упростить процесс фрезерования тонкостенных деталей. Помимо производства лопаток, применение гасителей может быть эффективно при изготовлении вафельных панелей, лонжеронов, шпангоутов и других маложестких деталей авиационных конструкций», – рассказал начальник научно-технического центра научно-производственного комплекса ЦАГИ Владимир Вермель.
